YW型无堵塞液下排污泵

当前位置：首页-> 排污泵

一键分享　　

样本下载

下一条：ZW型自吸式涡流无堵塞排污泵

上一条：已经没有了

产品概述 | 性能参数

YW型无堵塞潜水排污泵具有节能效果显著、防缠绕、无堵塞、安装简单和自动控制等特点。

YW型无堵塞潜水排污泵采用特殊叶轮结构和机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中平稳。

产品特点

1．采用单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2．机械密封采用硬质耐腐的钛化钨材料，可使泵长时运行。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、泵结构紧凑，体积小，移动方便，安装简单。
5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用方便。
6、泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达15米。
7、接轴结构可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。

适用范围

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

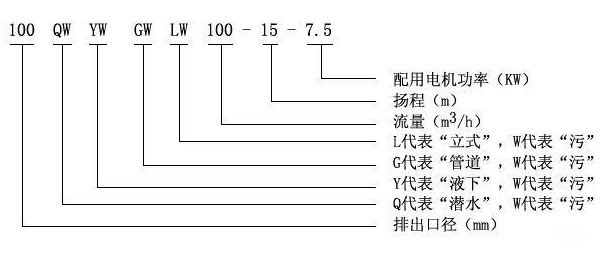

型号意义

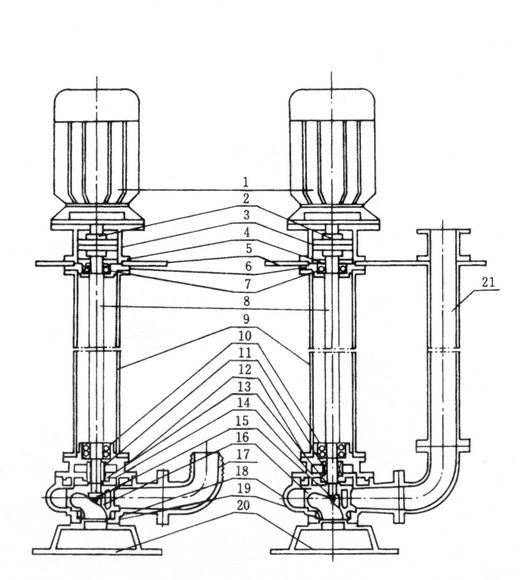

结构示意

1	电机	2	联轴器	3	连接端盖	4	轴承压盖
5	安装底盘	6	轴承座	7	轴承	8	加长轴
9	支撑管	10	轴承	11	机械密封	12	油室
13	油封	14	泵盖	15	叶轮螺母	16	叶轮
17	出水弯管	18	泵体	19	耐磨体	20	底座
21	出液管

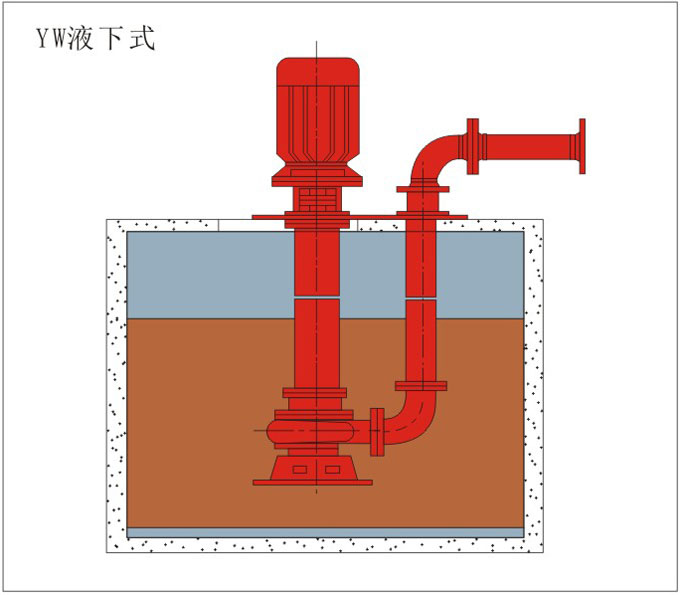

安装使用与维护

典型工况：

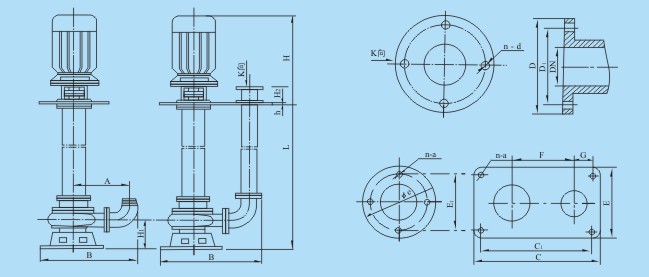

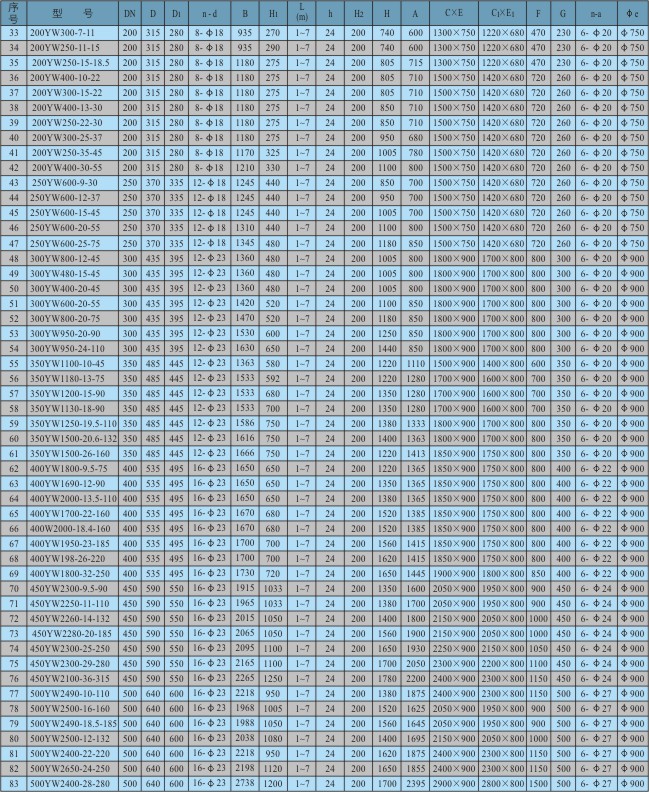

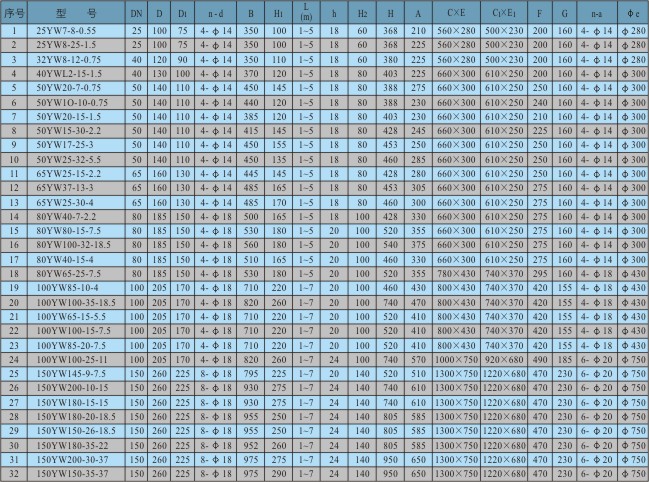

安装尺寸

型号	口径	流量	扬程	转速	电机功率	效率
型号	mm	m3/h	M	r/min	kw	%
25YW-8-22-1.1	25	8	22	2900	1.1	38.1
32YW-12-15-1.1	32	12	15	2900	1.1	40
40YW-15-15-1.5	40	15	15	2900	1.5	45.1
40YW-15-30-2.2	40	15	30	2900	2.2	48
50YW-20-7-0.75	50	20	7	2900	0.75	54
50YW-10-10-0.75	50	10	10	2900	0.75	56
50YW-20-15-1.5	50	20	15	290	1.5	55
50YW-15-25-2.2	50	15	25	2900	2.2	56
50YW-18-30-3	50	18	30	2900	3	58
50YW-25-32-5.5	50	25	32	2900	5.5	53
50YW-20-40-7.5	50	50	20	2900	7.5	55
65YW-25-15-2.2	65	25	15	2900	2.2	52
65YW-37-13-3	65	37	13	2900	3	55
65YW-25-30-4	65	25	30	2900	4	58
65YW-30-40-7.5	65	30	40	2900	7.5	56
65YW-35-50-11	65	35	50	2900	11	60
65YW-35-60-15	65	35	60	2900	15	63
80YW-40-7-2.2	80	40	7	1450	2.2	52
80YW-43-13-3	80	43	13	2900	3	50
80YW-40-15-4	80	40	15	2900	4	57
80YW-65-25-7.5	80	65	25	2900	7.5	56
100YW-80-10-4	100	100	10	1450	4	62
100YW-110-10-5.5	100	110	10	1450	5.5	66
100YW-100-15-7.5	100	100	15	1450	7.5	67
100YW-80-20-7.5	100	80	20	1450	7.5	68
100YW-100-25-11	100	100	25	1450	11	65
100YW-100-30-15	100	100	30	1450	15	66
100YW-100-35-18.5	100	100	35	1450	18.5	65
125YW-130-15-11	125	130	15	1450	11	62
125YW-130-20-15	125	130	20	1450	15	63
150YW-145-9-7.5	150	145	9	1450	7.5	63
150YW-180-15-15	150	180	15	1450	15	65
150YW-180-20-18.5	150	180	20	1450	18.5	75
150YW-180-25-22	150	180	25	1450	22	76
150YW-130-30-22	150	130	30	1450	22	75
150YW-180-30-30	150	180	30	1450	30	73
150YW-200-30-37	150	200	30	1450	37	70
200YW-300-7-11	200	300	7	980	11	73
200YW-250-11-15	200	250	11	1450	15	74
200YW-250-15-18.5	200	250	15	1450	18.5	76
200YW-400-10-22	200	400	10	1450	22	73
200YW-400-13-30	200	400	13	14501	30	72
200YW-300-15-22	200	300	15	1450	22	73
200YW-250-22-30	200	250	22	1450	30	71
200YW-350-25-37	200	350	25	1450	37	75
200YW-400-30-45	200	400	30	1450	45	70
250YW-600-9-30	250	600	9	980	30	74
250YW-600-12-37	250	600	12	1450	37	78
250YW-600-15-45	250	600	15	1450	45	75
250YW-600-20-55	250	600	20	1450	55	73
250YW-600-25-75	250	600	25	1450	75	73
300YW-800-12-45	300	800	12	980	45	76
300YW-500-15-45	300	500	15	1450	45	70
300YW-800-15-55	300	800	15	1450	55	73
300YW-600-20-55	300	600	20	1450	55	75
300YW-800-20-75	300	800	20	1450	75	78
300YW-950-20-90	300	950	20	1450	90	80
300YW-1000-25-110	300	1000	25	1450	110	82
350YW-1100-10-55	350	1100	10	1450	55	84.5
350YW-1500-15-90	350	1500	15	740	90	82.5
350YW-1200-18-90	350	1200	18	980	90	83.1
350YW-1100-28-132	350	1100	28	980	132	83.2
350YW-1000-36-160	350	1000	36	980	160	78.5
400YW-1500-10-75	400	1500	10	980	75	82.1
400YW-2000-15-132	400	2000	15	980	132	85.5
400YW-1700-22-160	400	1700	22	980	160	82.1
400YW-1500-26-160	400	1500	26	980	160	83.5
400YW-1700-30-200	400	1700	30	980	200	83.5
400YW-1800-32-250	400	1800	32	980	250	82.1
500YW-2500-10-110	500	2500	10	740	110	82
500YW-2600-15-160	500	2600	15	740	160	83
500YW-2400-22-220	500	2400	22	740	220	84
500YW-2650-24-250	500	2650	24	740	250	82
